Transistor Nanotube Karbon: Masa Depan Elektronik Berkecepatan Tinggi dan Hemat Energi
Di era komputasi modern, permintaan akan perangkat elektronik yang lebih cepat, lebih kecil, dan lebih hemat energi terus meningkat. Transistor, sebagai blok bangunan fundamental dari semua perangkat elektronik, menjadi fokus utama penelitian dan pengembangan. Di antara berbagai teknologi transistor yang sedang berkembang, Transistor Nanotube Karbon (CNTFETs) muncul sebagai kandidat yang menjanjikan untuk menggantikan transistor berbasis silikon tradisional. CNTFETs menawarkan sejumlah keunggulan yang signifikan, termasuk mobilitas elektron yang tinggi, ukuran yang sangat kecil, dan potensi untuk operasi bertegangan rendah, menjadikannya solusi yang menarik untuk masa depan elektronik.
Apa itu Nanotube Karbon?
Nanotube karbon (CNTs) adalah alotrop karbon silindris dengan struktur nanometer. Mereka pada dasarnya adalah lembaran grafena yang digulung menjadi tabung tanpa jahitan. CNTs memiliki sifat mekanik, termal, dan listrik yang luar biasa, yang menjadikannya bahan yang ideal untuk berbagai aplikasi, termasuk elektronik.
CNTs dapat berupa dinding tunggal (SWCNTs) atau dinding ganda (DWCNTs) atau berdinding banyak (MWCNTs), tergantung pada jumlah lapisan grafena yang membentuk tabung. SWCNTs adalah yang paling banyak dipelajari untuk aplikasi elektronik karena struktur dan sifat listriknya yang lebih seragam.
Salah satu fitur penting dari CNTs adalah kiralitasnya, yang menentukan apakah CNT bersifat logam atau semikonduktor. Kiralitas mengacu pada sudut di mana lembaran grafena digulung untuk membentuk tabung. CNT dengan kiralitas tertentu bersifat logam dan menghantarkan listrik dengan sangat baik, sedangkan CNT dengan kiralitas lain bersifat semikonduktor dan dapat digunakan sebagai saluran dalam transistor.
Bagaimana Cara Kerja CNTFET?
CNTFET pada dasarnya adalah transistor efek medan (FET) yang menggunakan nanotube karbon sebagai saluran antara sumber dan drain. Struktur CNTFET mirip dengan MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) konvensional, tetapi dengan saluran silikon diganti dengan CNT.

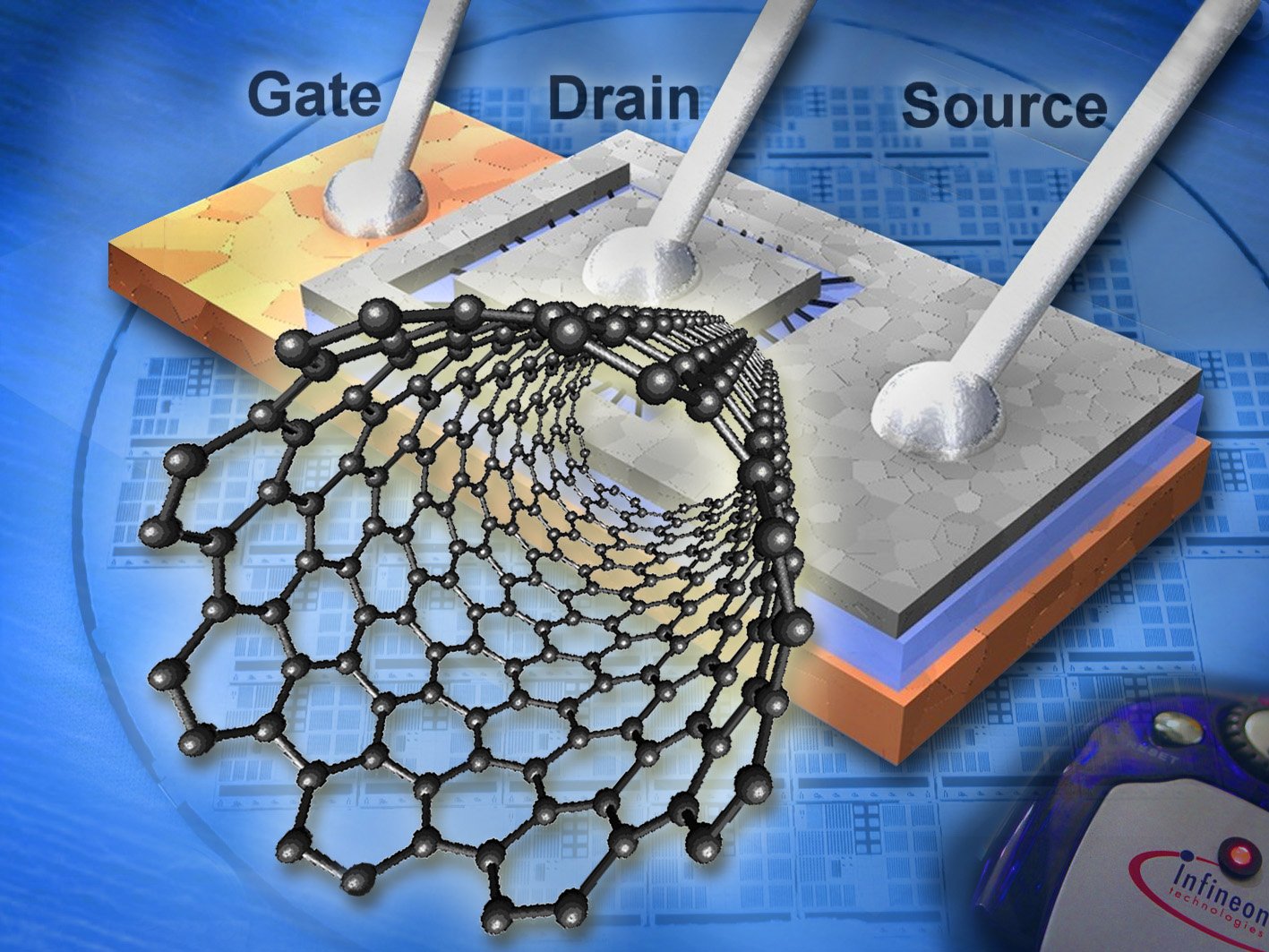

Berikut adalah komponen utama CNTFET:
- Sumber dan Drain: Sumber dan drain adalah kontak logam yang menyediakan pembawa muatan (elektron atau hole) ke dan dari saluran CNT.
- Saluran: Saluran adalah nanotube karbon semikonduktor yang menghubungkan sumber dan drain. Konduktivitas saluran dikendalikan oleh tegangan yang diterapkan pada gerbang.
- Gerbang: Gerbang adalah elektroda logam yang terletak di atas saluran, dipisahkan oleh lapisan isolasi tipis yang disebut dielektrik gerbang. Tegangan yang diterapkan pada gerbang menghasilkan medan listrik yang memengaruhi konduktivitas saluran.
- Dielektrik Gerbang: Dielektrik gerbang adalah lapisan isolasi yang memisahkan gerbang dari saluran. Ini mencegah arus bocor antara gerbang dan saluran dan memungkinkan medan listrik dari gerbang untuk secara efektif memodulasi konduktivitas saluran.
Prinsip Operasi
Pengoperasian CNTFET didasarkan pada modulasi konduktivitas saluran CNT oleh tegangan yang diterapkan pada gerbang. Ketika tidak ada tegangan yang diterapkan pada gerbang (Vgs = 0), saluran CNT berada dalam keadaan "mati" atau "mati", dan hanya ada sedikit arus yang mengalir antara sumber dan drain.
Ketika tegangan positif diterapkan pada gerbang (Vgs > 0), medan listrik terbentuk di dielektrik gerbang. Medan listrik ini menarik elektron ke saluran CNT, meningkatkan konsentrasi pembawa dan meningkatkan konduktivitas saluran. Akibatnya, arus mulai mengalir antara sumber dan drain.
Semakin tinggi tegangan gerbang, semakin banyak elektron yang tertarik ke saluran, dan semakin tinggi arus yang mengalir. Dengan mengendalikan tegangan gerbang, konduktivitas saluran CNT dapat dimodulasi, sehingga memungkinkan transistor untuk dihidupkan atau dimatikan.
Keunggulan CNTFETs
CNTFETs menawarkan sejumlah keunggulan dibandingkan transistor berbasis silikon tradisional:
- Mobilitas Elektron Tinggi: CNTs memiliki mobilitas elektron yang sangat tinggi, yang berarti bahwa elektron dapat bergerak melalui saluran dengan sangat cepat. Hal ini menghasilkan kecepatan switching yang lebih tinggi dan kinerja perangkat yang lebih baik.
- Ukuran Kecil: CNTs memiliki diameter hanya beberapa nanometer, memungkinkan pembuatan transistor yang sangat kecil. Hal ini memungkinkan kepadatan perangkat yang lebih tinggi dan perangkat elektronik yang lebih kecil.
- Operasi Bertegangan Rendah: CNTFETs dapat beroperasi pada tegangan yang jauh lebih rendah daripada transistor silikon. Hal ini mengurangi konsumsi daya dan memungkinkan perangkat elektronik yang lebih hemat energi.
- Karakteristik Ideal: CNTFETs memiliki karakteristik ideal yang sangat dekat dengan karakteristik transistor yang ideal, seperti faktor subthreshold yang tajam dan resistansi output yang tinggi.
- Fleksibilitas: CNTs fleksibel dan dapat digunakan untuk membuat perangkat elektronik fleksibel.
Tantangan dan Prospek Masa Depan
Meskipun CNTFETs menawarkan banyak keuntungan, ada juga beberapa tantangan yang perlu diatasi sebelum mereka dapat digunakan secara luas dalam aplikasi komersial:
- Kontrol Kiralitas: Mengendalikan kiralitas CNT selama sintesis sangat penting untuk memastikan bahwa hanya CNT semikonduktor yang digunakan dalam transistor. Sintesis CNT dengan kiralitas terkontrol masih menjadi tantangan.
- Penempatan CNT: Menempatkan CNT secara akurat dan efisien pada substrat adalah tantangan lain. Teknik penempatan harus presisi dan dapat diskalakan untuk produksi massal.
- Resistansi Kontak: Resistansi antara CNT dan kontak logam dapat mengurangi kinerja transistor. Mengurangi resistansi kontak sangat penting untuk mencapai kinerja tinggi.
- Kebersihan CNT: CNT harus bersih dan bebas dari kotoran untuk memastikan kinerja perangkat yang optimal. Membersihkan CNT tanpa merusaknya adalah tantangan.
- Stabilitas: Stabilitas CNTFET dalam jangka panjang masih menjadi perhatian. CNTFET harus stabil di bawah berbagai kondisi operasi dan lingkungan.
Meskipun ada tantangan ini, penelitian dan pengembangan CNTFETs terus berlanjut dengan pesat. Para peneliti sedang mengembangkan teknik baru untuk sintesis CNT terkontrol kiralitas, penempatan CNT yang presisi, pengurangan resistansi kontak, dan peningkatan stabilitas perangkat.
Aplikasi Potensial
CNTFETs memiliki potensi untuk merevolusi berbagai aplikasi elektronik, termasuk:
- Komputer Berkecepatan Tinggi: Mobilitas elektron yang tinggi dari CNTFETs dapat memungkinkan komputer yang jauh lebih cepat daripada komputer berbasis silikon tradisional.
- Elektronik Hemat Energi: Operasi bertegangan rendah dari CNTFETs dapat secara signifikan mengurangi konsumsi daya perangkat elektronik.
- Elektronik Fleksibel: Fleksibilitas CNTs memungkinkan pembuatan perangkat elektronik fleksibel, seperti tampilan fleksibel, sensor fleksibel, dan sel surya fleksibel.
- Sensor: CNTFETs dapat digunakan sebagai sensor untuk mendeteksi berbagai bahan kimia dan biologis.
- Elektronik Frekuensi Radio (RF): CNTFETs cocok untuk aplikasi RF karena mobilitas elektronnya yang tinggi dan ukuran kecilnya.
Kesimpulan
Transistor Nanotube Karbon (CNTFETs) adalah teknologi yang menjanjikan dengan potensi untuk menggantikan transistor berbasis silikon tradisional dalam berbagai aplikasi elektronik. CNTFETs menawarkan sejumlah keunggulan, termasuk mobilitas elektron yang tinggi, ukuran kecil, operasi bertegangan rendah, dan fleksibilitas. Meskipun ada beberapa tantangan yang perlu diatasi, penelitian dan pengembangan CNTFETs terus berlanjut dengan pesat. Dengan mengatasi tantangan-tantangan ini, CNTFETs dapat membuka jalan bagi masa depan elektronik berkecepatan tinggi, hemat energi, dan fleksibel. CNTFET bukan hanya sekadar alternatif, tetapi sebuah evolusi dalam dunia transistor, yang menjanjikan lompatan kuantum dalam kinerja dan efisiensi. Masa depan elektronik sangat mungkin akan diwarnai oleh kehadiran teknologi revolusioner ini.
